地下车库消防排烟风机尺寸，你真的选对了吗

地下车库消防排烟风机尺寸，你真的选对了吗

地下车库的消防排烟系统，是火灾时保障人员疏散和消防救援的关键防线。而排烟风机的尺寸，常常成为设计与施工中一个看似简单却容易出错的环节。不少项目在验收时才发现风机安装不上、风量不足或噪音超标，追根溯源，往往是对尺寸背后的选型逻辑理解不够透彻。

尺寸不是孤立数字，它与风量、风压、安装空间和气流组织紧密绑定

很多人以为风机尺寸就是长宽高，挑个能放进机房的就行。实际上，排烟风机的尺寸直接决定了它能否在额定工况下输出设计所需的风量与风压。地下车库层高有限、梁柱密集，风机尺寸过大可能导致无法吊装或与风管接口错位；尺寸过小则可能风量不足，排烟效果大打折扣。更关键的是，风机叶轮直径、蜗壳宽度等核心尺寸，与电机功率、转速共同决定了气动性能。选型时，必须依据车库的防火分区面积、净高、换气次数等参数计算所需风量，再结合管道阻力确定风压，最后才能反推出合理的外形尺寸范围。

安装空间受限时，尺寸妥协可能引发连锁问题

实际项目中，土建预留的机房或吊顶空间往往十分紧张。有些施工方为了把风机塞进去，擅自缩小风管截面或改变进出口方向，结果导致系统阻力飙升，风机实际运行点偏离高效区，排烟量远低于设计值。更隐蔽的问题是，尺寸紧凑的风机往往转速更高，噪音和振动随之增大，长期运行还可能影响设备寿命。一个稳妥的做法是在初步设计阶段就让暖通专业与土建专业充分对接，明确风机外形尺寸、检修空间和风管接口位置，避免后期“削足适履”。如果空间确实受限，可以考虑选用双速风机或变频风机，通过调节转速来平衡尺寸与性能的矛盾，但这需要更精细的选型计算。

不同结构形式的风机，尺寸差异背后是适用场景的取舍

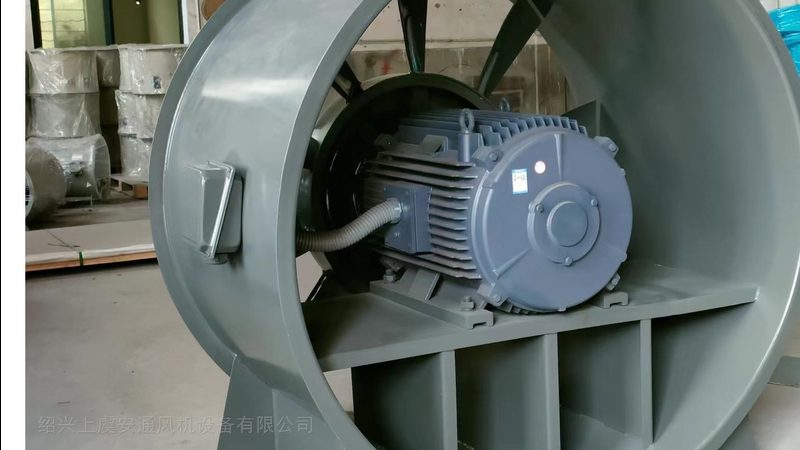

地下车库常用的排烟风机主要有轴流式和离心式两大类。轴流式风机外形细长，叶轮直径大但轴向长度短，适合安装在风管直段或空间狭长的机房内。离心式风机则更“矮胖”，蜗壳宽度较大但轴向尺寸小，更适合需要克服较高管道阻力的场合。两者在相同风量下，外形尺寸可能相差30%以上。此外，近年来流行的混流式风机，结合了轴流的高流量和离心的高压特性，尺寸介于两者之间，但安装角度更灵活。选型时不能只看外形尺寸，还要评估风机进出口与风管的连接方式、是否需要软接头、减震基础等附件占用的额外空间。有些项目为了节省空间，把风机直接吊装在梁下，结果检修口都打不开，这是典型的尺寸考虑不周全。

尺寸标注不规范，是造成采购与安装错位的常见原因

风机厂家提供的尺寸图通常包括外形尺寸、安装尺寸和接口尺寸三部分。不少采购人员只关注外形长宽高，忽略了地脚螺栓孔距、法兰螺栓孔分布圆直径等关键安装数据。等风机运到现场，发现与基础预埋件对不上，或者风管法兰螺栓孔错位，只能现场改制，既影响工期又可能破坏设备防腐层。更值得警惕的是，部分厂家样本上的尺寸标注存在“缩水”现象——把电机突出部分或接线盒位置排除在外，实际占用空间比标注大一圈。因此，拿到尺寸图后，最好到现场复核一下运输通道、吊装空间和操作维护距离。如果条件允许，要求厂家提供三维模型或实物照片，能更直观地判断尺寸是否匹配。

政策标准对尺寸的隐性要求，往往被忽视

现行消防规范对排烟风机的安装位置、防火阀间距、检修空间等都有明确规定，这些间接约束了风机的有效尺寸。比如，风机与墙面的距离不应小于600毫米，便于检修；风机进出口与防火阀的距离不应小于200毫米，避免阀门动作受阻。如果风机尺寸过大，这些间距就无法满足，验收时可能被判定为不合格。另外，一些地方标准对地下车库排烟风机的噪音限值有更严格要求，尺寸偏小的风机往往需要更高转速才能达到风量，噪音自然超标。选型时，要把这些规范要求转化为对风机外形和安装尺寸的硬约束，而不是等到施工阶段再调整。

尺寸选型不是一次性的计算，而是贯穿设计、采购、安装全过程的动态校核。真正懂行的工程师，会在拿到风机样本后，先画一个1:1的安装位置草图，把风机、风管、阀门、检修通道全部摆进去，确认没有干涉再下单。对于地下车库这类空间紧张、系统复杂的场所，多花一点时间在尺寸匹配上，远比后期返工划算。如果希望进一步了解具体型号的尺寸参数，可以查阅主流厂家的选型手册或直接咨询技术工程师，他们通常能提供针对不同车库净高的推荐尺寸方案。
